産業用大型製氷機［Rシリーズ］独自の搬氷システム

搬氷システム[レーク式]

製氷機で作られた氷は落下シュートを経由して貯氷庫内へ落下します。落下量に応じて、レークマシンが、上方に移動しながら表面をならし、決められた貯氷量まで達するとリミットスイッチが作動し、製氷機は自動的に停止します。搬送は、移送ゲートが開き、同時にレークマシンが作動しながら下降し、氷を搬氷スクリューコンベアへ送り込みます。そして放出機を経て、氷が放出されます。

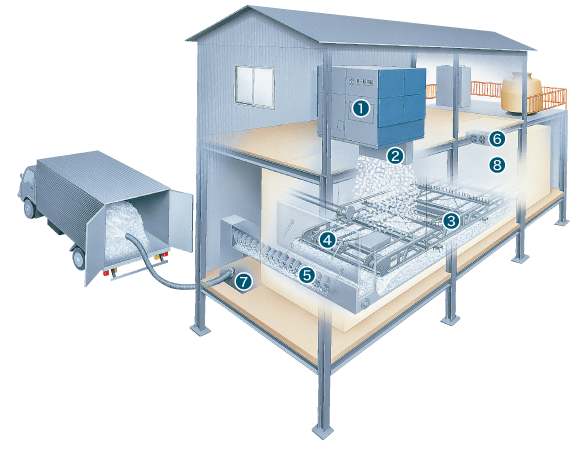

製氷・貯氷・搬氷システム

• ①製氷機
• ②落下シュート
• ③レークマシン
• ④移送ゲート

• ⑤スクリューコンベア
• ⑥庫内冷却器
• ⑦放出機
• ⑧貯氷庫
