ホシザキプレハブ庫 パネルプランと構成

冷凍冷蔵機器
どんなスペースでもパネルプランを自由設計 現地組立方式だからスピーディーに組み立て可能

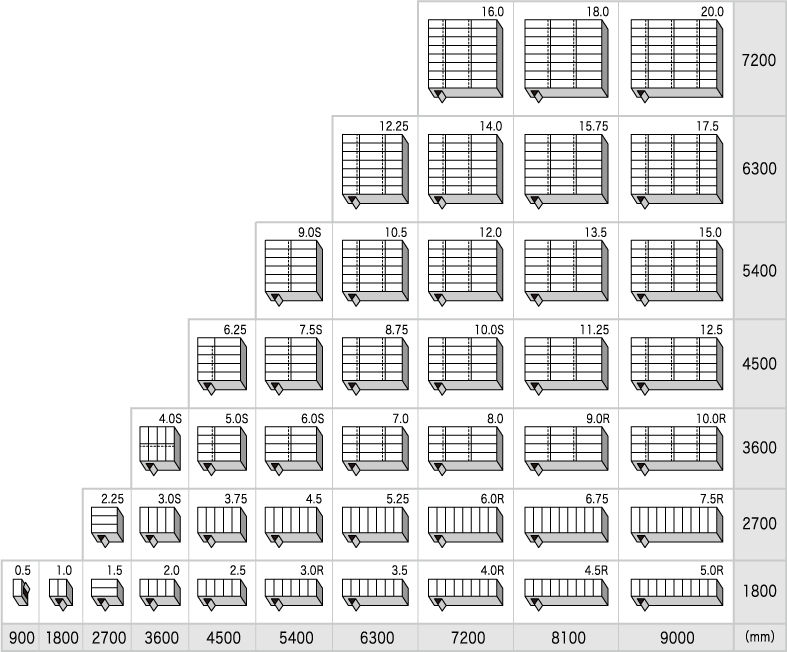

パネルプラン

どんなスペースでもパネルプランを自由設計
現地組立方式だからスピーディーに組み立て可能

たとえば設置スペースが狭くても、柱があっても。パネルユニット組み立て方式なら、
自由自在に組み立てられます。正方形や長方形といった標準プランから特殊形状まで。
ホシザキの経験とノウハウで最適なプランをご提案します。

例
  • この間取図は、冷凍庫、冷蔵庫のものです。
    ただし間仕切は別注となります。
  • 扉はコーナー部を除いた任意の位置に設置可能です。
  • 幅、奥行きは外寸法。
  • 特殊寸法の場合も、ご相談に応じます。
  • アルミ、ステンレス仕様のものはパネル割付が変わります。
※プレハブ庫の温度、用途により気圧調整弁が必要です。必ず取り付けてください。目安)冷蔵:6坪(40m3)毎に1ケ/冷凍:3坪(18m3)毎に1ケ(用途により個数は変わります。) ※上記プランは代表的な形状です。それ以外にもお客様のニーズに合わせた柔軟な対応が可能です。

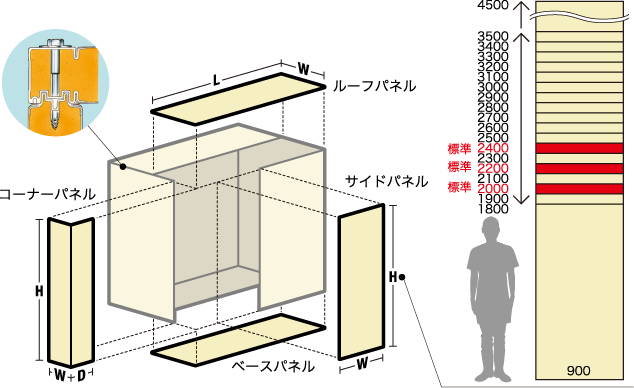

パネル構成

豊富なバリエーションと、耐久・耐蝕性を備えたパネル

パネル表面材はどれも清潔感にあふれ、耐久・耐蝕性にすぐれたこだわりの材質です。
また、パネルは現地組立方式を採用しているので移動や増設ができ、経済的です。

ジョイントはコーチボルト方式

ジョイント部にコーチボルト方式を採用することで、パネル組合せがカンタンに。また、特注品として庫内より組立可能な天井のみフック方式も可能です。

厚みは2タイプ

いずれのパネルも優れた断熱材の採用で薄型軽量化を実現。使用温度が−5℃以上の冷蔵庫用には50mm、−35℃以上の冷凍庫および恒温高湿庫には100mmの2タイプがあります。

※パネル高さ4500mm以上の場合は、販売会社までご相談ください。

パネル種類とサイズ(パネル厚:50、100mm 共通)

基準サイズ 特注サイズ(mm)
長さ 最小サイズ 最大サイズ
サイドパネル W900 H2000
H2200
H2400
W200×H1200 W900×H4500
ルーフ・ベースパネル W900 L1800
L2700
W500×L1500 W900×L3600※1
コーナーパネル W450×D450 H2000
H2200
H2400
PR:W100×D200×H1200
PF:W150×D250×H1200※W、Dは逆も可
W450×D450×H3500※H3500を超える場合は2段重ねとなります
※1 ルーフベースの最大長さは、条件によってできない場合がありますので、別途ご相談ください。

パネルの種類と性能

断熱性能
厚さ(mm) 温度 熱貫流率(W/m²・k)
冷蔵 50 ー5℃以上 0.41
冷凍 100 ー35℃以上 0.21
面材別パネル長さ
カラー鋼板 塩ビ鋼板 ステンレス鋼板 アルミ
長さ 4.5m以内 2.9m以内 3.5m以内 3.0m以内

表面材

カラー鋼板(標準)
カラー鋼板(抗菌・防カビ)

原板材質
JIS G3302・SGC 570
表面処理
溶融亜鉛メッキ
表面色調
アイボリー
色番号 
5.6Y 8.6 / 1.6(マンセル値)
板厚(mm)
0.4

カラー鋼板ホワイト(抗菌・防カビ)

原板材質
JIS G 3302・SGC 570
表面処理
溶融亜鉛メッキ
表面色調
ホワイト
色番号 
N-85(日塗工)
板厚(mm)
0.4

特注の抗菌・防カビ仕様は塗膜が剥がれない限り、半永久的に効果を維持します。ただし、抗菌剤の耐候性が低いため、屋外用途への仕様には適しません。反射を抑えた目に優しい色合いです。

塩ビ鋼板

原板材質
JIS G3313
表面処理
電気亜鉛メッキ
表面色調
アイボリー
色番号 
5Y 7.5 / 1(マンセル値)
板厚(mm)
0.6(0.45+0.15)(原板+塗膜)

サビの予防効果が高く、結露が起きにくい材料です。塩ビ表面はエンボス加工なので、キズが目立ちにくい特性です。暖かみと柔らかさがある色の印象です。

アルミ

原板材質
JIS H4000・3004-H36
表面処理
陽極酸化皮膜
板厚(mm)
0.7

大気中では皮膜の自己補修作用があり、優れた耐食性があります。鉄のように赤サビを生ずることはありません。アルマイト処理による美しい銀白色の光沢です。

ステンレス鋼板(SUS304 HL)

原板材質
JIS G4305
表面処理
HL仕上げ
板厚(mm)
0.5

ステンレス鋼板(SUS304 2B)

原板材質
JIS G4305
表面処理
No.2B仕上げ
板厚(mm)
0.5

腐食しにくい材料で磁性がありません。表面が反射しにくいHL仕上げと、美しい光沢をもつ2B仕上げです。

ステンレス鋼板(SUS430 No.4)

原板材質
JIS G4305
表面処理
No.4仕上げ
板厚(mm)
0.5

SUS304よりも安価で耐食性はおとりますが、レストラン・台所の設備機器にも使用されています。磁性があります。

※面材の選定については、用途に応じ、庫内外それぞれに異種材料の選択も可能です。
※マンセル値は参考値です。マンセルブックおよび日本塗料工業会の見本帳は、いずれも印刷インキのため、これらの色とは若干異なります。
※予告なしに変更することがあります。予めご了承ください。
