電解水生成装置 ROXシリーズ オプション

衛生管理機器

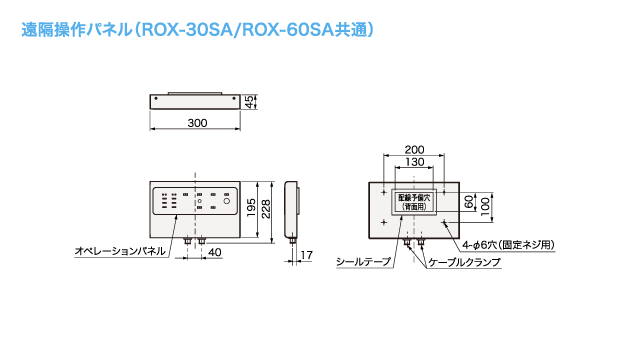

遠隔操作パネル(ROX-30SA/ROX-60SA共通)

ROX-RCUA
電源
外形寸法
外装
設置
使用条件
製品質量
付属品
その他
ROX-30SA及びROX-60SAより供給 [DC5V、12V]
幅300×奥行45×高さ195mm(ケーブルクランプは除く)
ステンレス鋼板
屋内取付け
周囲温度5〜35℃
1.8kg(梱包時2.3kg)
ROX-30SA/60SA専用端子台、ネジ、グロメット、コンべックス
接続には□0.3シールド線10芯が別途必要
〈注意事項〉

1.ROX-30SA/60SAの遠隔表示盤であり、本体より電源を供給します。
2.本体~遠隔表示板の距離が150m以上の場合、別途相談が必要です。

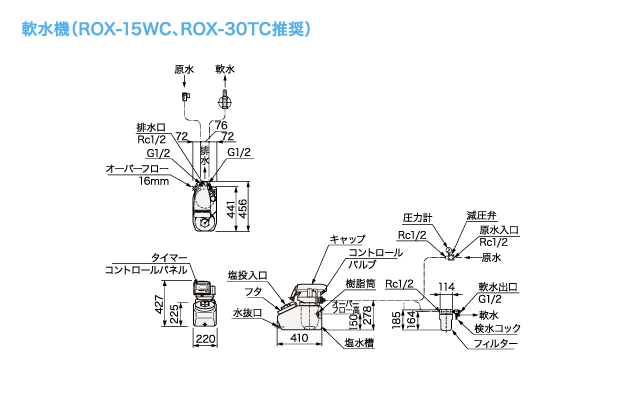

軟水機(ROX-15WC、ROX-30TC推奨)

SSH-03C
電源
消費電力
外形寸法
樹脂量
最大通水量
最大採水量
再生時間
塩消費量
常用水圧
最低水圧
再生周期
配管口径
オーバーフロー口
製品質量
単相100V 50/60Hz
3.0W、再生時4.0W
幅220×奥行456×高さ427mm
3L
0.36m³/h
1.7m³/サイクル
94min/1再生
0.6kg/1再生
0.15〜0.2MPa
0.15MPa以上
1〜7回/週または1回/1〜14回
給水口/排水口:Rc1/2 吐水口:G1/2
16A
9kg(梱包時11kg)
〈注意事項〉

1.最大通水量で流水する場合は、最低0.15MPa(1.5kgf/cm²)の通水時原水水圧が必要です。 2.最大採水量は、全硬度濃度が50mg/Lの場合の値です。 3.通水量が0.24m³/hの時は、除去硬度重量:100g/サイクル、最大採水量:2.0m³/サイクルになります。 4.常用水圧は、軟水機本体水圧を示します。付属の減圧弁を含めた常用水圧は、0.15〜0.75MPaとなります。 5.設置時、タイマー時刻を設定すること。 6.設置条件について/場所、給排水、電源等は取扱説明書・据付工事説明書に従って正しくおこなうこと。 7.給水の水質は、上水水質基準適合のこと。 8.黄色い水が出ることがありますので、使用前にしばらく通水をしてください。 9.オーバーフローロは16A以上にて配管してください。 10.除去硬度重量はCaCo₃換算です。 11.塩消費量は計算値であり、実際の量は原塩の溶け込み時間などによって変動します。

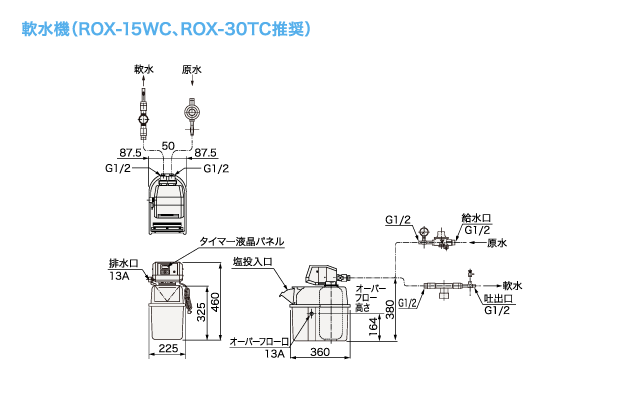

軟水機(ROX-15WC、ROX-30TC推奨)

MKH-04A
電源
消費電力
外形寸法
樹脂量
最大通水量
最大採水量
再生時間
塩消費量
常用水圧
最低水圧
再生周期
配管口径
オーバーフロー口
製品質量
単相100V 50/60Hz
3.0W、再生時6.0W
幅225×奥行360×高さ460mm
4L
0.36m³/h
2.7m³/サイクル
71min/1再生
0.8kg/1再生
0.15〜0.2MPa
0.15MPa以上
1〜7回/週、1回/1日〜1回/99日
給水口/吐水口:G1/2 排水口13A
13A
10kg(梱包時12kg)
〈注意事項〉

1.最大通水量で流水する場合は、最低0.15MPa(1.5kgf/cm²)の通水時原水水圧が必要です。 2.除去硬度重量はCaCo₃換算です。3.最大採水量は、全硬度濃度が50mg/Lの場合の値です。 4.塩消費量は計算値であり、実際の量は原塩の溶け込み時間などによって変動します。 5.常用水圧は、軟水機本体水圧を示します。付属の減圧弁を含めた常用水圧は、0.15〜0.75MPaとなります。 6.設置時、タイマー時刻を設定すること。 7.設置条件について/場所、給排水、電源等は取扱説明書・据付工事説明書に従って正しくおこなうこと。

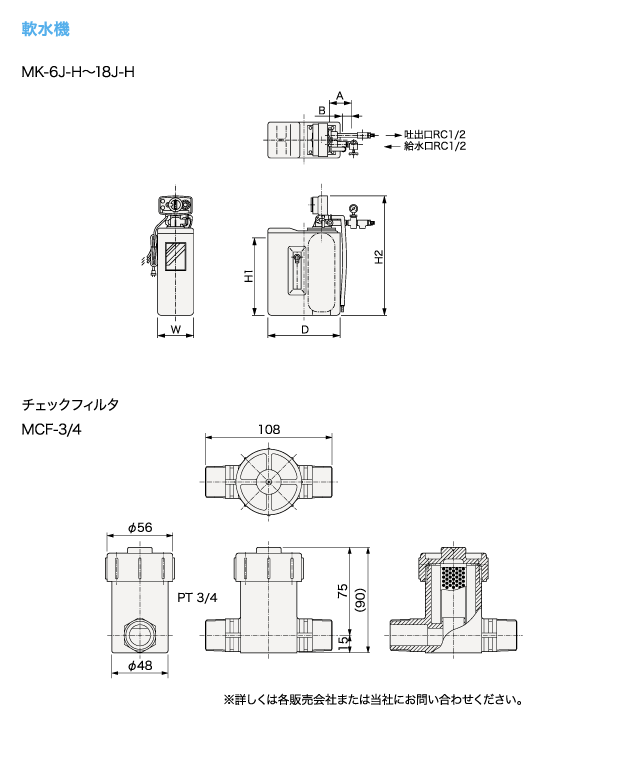

軟水機

形名
電源
消費電力
外形寸法
H₁
H₂
W
D
A
B
樹脂量
最大通水量
最大採水量
再生時間
塩消費量
製品質量
常用水圧
最低水圧
再生周期
配管口径
MK-6J-H
MK-12J-H
MK-18J-H
単相100V 50/60Hz
単相100V 50/60Hz
単相100V 50/60Hz
3W(常用時、再生時共3VA)
3W(常用時、再生時共3VA)
3W(常用時、再生時共3VA)
455
580
856
665
818
1095
195
280
280
400
500
500
130
90
90
80
40
40
6L
12L
18L
0.36m³/h
0.75m³/h
1.1m³/h
約5.4m³/1サイクル
約10.7m³/1サイクル
約16.1m³/1サイクル
約120min/1再生
約120min/1再生
約120min/1再生
0.9kg/1再生
1.5kg/1再生
2.25kg/1再生
17kg
24kg
34kg
0.147〜0.49MPa
0.147〜0.49MPa
0.147〜0.49MPa
0.15MPa以上
0.15MPa以上
0.15MPa以上
1回/1日〜1回/12日
1回/1日〜1回/12日
1回/1日〜1回/12日
給水口/吐水口:RC1/2
給水口/吐水口:RC1/2
給水口/吐水口:RC1/2

※最大採水量は、全硬度濃度が50mg/Lの場合の値です。

外形図

酸性水中和槽(ROX-30TC-T/ROX-60C-T共通)

HON-80B-CS
外形寸法
外装
中和能力
製品質量
最大投入量
使用条件
幅270×奥行220×高さ550mm
硬質塩化ビニル
pH約5.8以上
約5kg(梱包質量 約22kg)
寒水石8kg
周囲温度5〜35℃、酸性水温度5〜30℃、加圧不可
〈注意事項〉

1.寒水石は消耗品です。定期的に補充が必要となります。
2.設置条件について
場所、給排水は取扱説明書・据付工事説明書に従って正しくおこなってください。また、本体設置スペースは設置条件により若干異なることがありますので、10mm程度余裕をとってください。

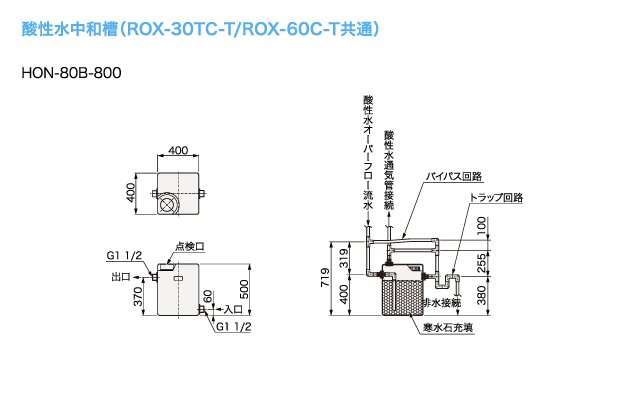

HON-80B-800
外形寸法
外装
中和能力
最大投入量
付属品
製品質量
使用条件
幅400×奥行400×高さ500mm
ポリエチレン
pH約5.8以上
寒水石80kg
寒水石6袋、ペーハーテスタ1個
約5kg
周囲温度5〜35℃、酸性水温度5〜30℃、加圧不可
〈注意事項〉

1.寒水石は消耗品です。定期的に補充が必要となります。
2.設置条件について
場所、給排水は取扱説明書・据付工事説明書に従って正しくおこなってください。また、本体設置スペースは設置条件により若干異なることがありますので、10mm程度余裕をとってください。

注出バルブ

バルブAY
外形寸法
取付板
ボールバルブ
ロックラインホース
材質
取付板
ボールバルブ
ロックラインホース
インナーホース
オプション
使用条件
幅110×高さ73×板厚2mm
幅48×奥行80×高さ108mm
内径φ12.7×外径φ24.8×長さ約450mm
SUS304にポリエステル焼き付け塗装
硬質塩化ビニル(本体:紺色、ハンドル:赤色)
アルカリ性電解水用:アセタール樹脂(青色、先端部:橙色)
酸性電解水用:ポリエステル(黄色)
酸性、アルカリ性電解水用共:軟質塩化ビニル
ラベル:酸性電解水(1個)、アルカリ性電解水(1個)
周囲温度5〜35℃、給水温度5〜30℃、
給水圧力:ゲージ圧0〜0.98MPa

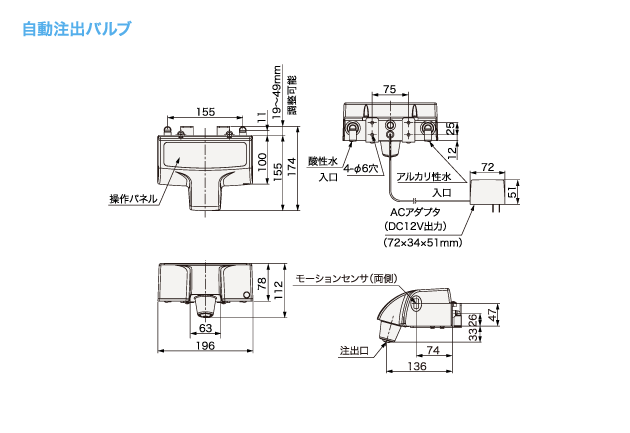

自動注出バルブ

VDW-2PB
電源
電流
定格消費電力
電源コード
外形寸法
外装
配管接続口
設置
使用条件
製品重量
安全装置
付属品
単相100〜240V 47〜63Hz 容量0.05kVA
(本体:DC12V)※プラグ形状は日本国内用
定格電流0.4/0.4A
23/23W
ACアダプタ(DC12V出力)付きコード1.6m
幅196×奥行174×高さ112mm
※奥行寸法は10mmピッチで調整可能(174〜204mm)
難燃ABS
ワンタッチ断手φ8(2ヵ所)
屋内取付け
周囲温度5〜35℃、液体温度5〜30℃、
液体圧力0.2MPa以下
2kg(梱包時2.5kg)
過電圧保護、過電流保護、短絡保護
ワンタッチ用ホース外経φ8×内径φ6×1m、ホース固定具、
ワンタッチ継手φ8、専用塩ビ継手[φ8−13A]

※貯水落下式の場合はVDW-2PB-Gをご使用ください。

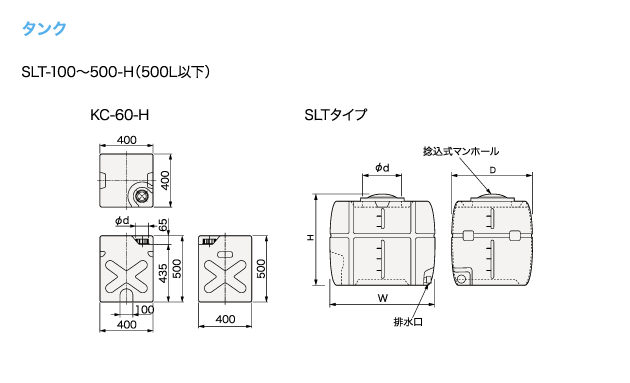

タンク

SLT-100〜500-H(500L以下)
形名
貯水容量
幅(W)(mm)
奥行(D)(mm)
高さ(H)(mm)
フタ部分内径(φd)
標準肉厚(±mm)
質量(kg)
KC-60-H
SLT-100-H
SLT-200-H
SLT-300-H
SLT-500-H
60L
100L
200L
300L
500L
400
630
800
900
1070
400
480
630
750
880
500
490
620
705
800
95
320
280
280
380
3.2
4.0
4.0
4.0
5.0
4.0
7.7
10.8
14.8
20.4

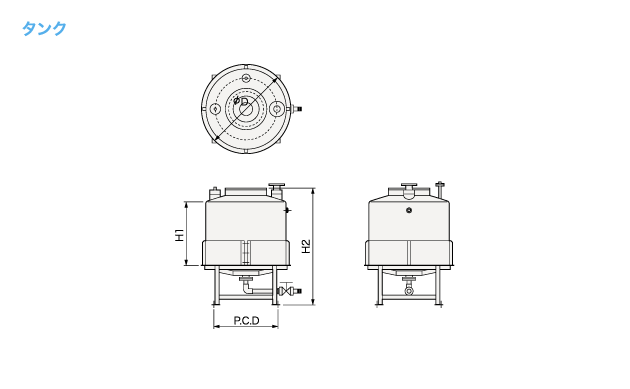

AT-500〜10000-H(500L以上)
形名
貯水容量
外形(D)(mm)
直胴部高さ(H1)(mm)
全高(H2)(mm)
ドレンノズル
アンカーボルトP.C.D(mm)
標準肉厚(±mm)
枠付総質量(kg)
備考
AT-500-H
AT-1000-H
AT-2000-H
AT-3000-H
500L
1000L
2000L
3000L
1100
1293
1630
1710
785
1000
1250
1600
1440
1705
2025
2425
50A×40A
50A×40A
50A×40A
50A×40A
□790
□945
□1170
□1230
6.0
7.0
7.0
7.0
85.0
110.0
160.0
225.0
フタル酸樹脂系仕上げ塗装 架台付
※AT-5000-H以上はお問い合わせください。
