電解水生成装置VOXシリーズ

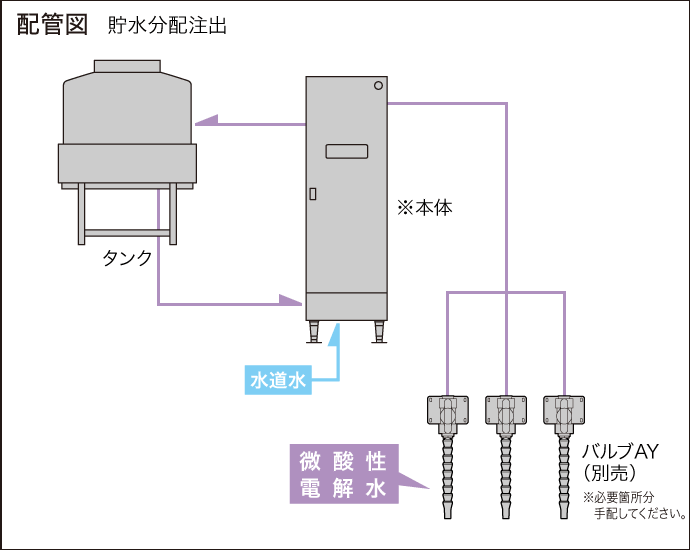

貯水分配方式
VOX-40SA-N/80SA-Nシステム電解水生成装置

主な仕様

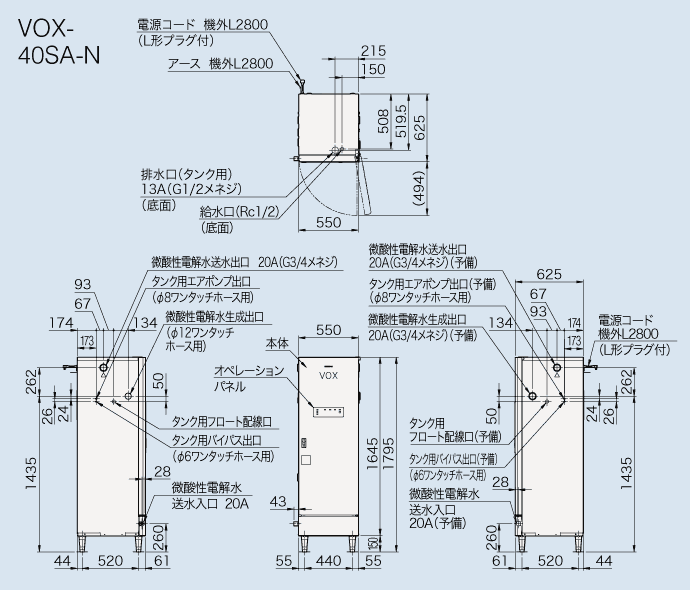

VOX-40SA-N
電源		単相100Ｖ 50/60Hz 0.70kVA（7.0A）
消費電力		215/215W　ポンプ動作時 440/540W
標準性能	電解水生成流量	4.0L/分
	有効塩素濃度	10～80mg/kg
	電解水pH	5.0〜6.5 (注)原水水質・水温により異なります
外形寸法		幅550×奥行625×高さ1795mm
接続口		給水口Rc1/2、送水口20A(G3/4メネジ)、排水口13A(G1/2メネジ)
製品質量		約120kg（梱包時140kg）
給水		上水水質基準適合
使用温度範囲		周囲温度：5～35℃　水温：5～30℃　相対湿度：85％以下（但し、結露しないこと）
設置場所		屋内仕様、換気装置必要
電圧変動		定格電圧の±10％
付属品		ペーハーテスタ、クロールテスタ、カギ、φ6ワンタッチホース、φ8ワンタッチホース、バキュームブレーカ

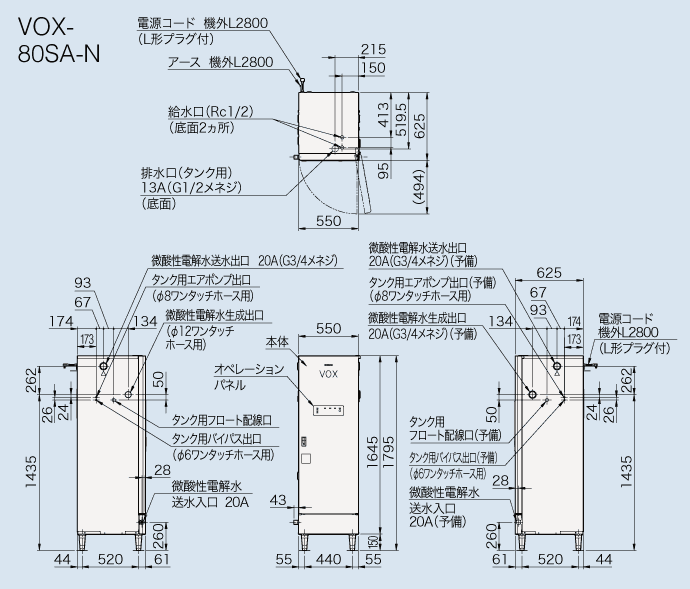

VOX-80SA-N
電源		単相100Ｖ 50/60Hz 0.94kVA（9.4A）
消費電力		395/395W　ポンプ動作時 620/730W
標準性能	電解水生成流量	8.0L/分
	有効塩素濃度	10～80mg/kg
	電解水pH	5.0〜6.5 (注)原水水質・水温により異なります
外形寸法		幅550×奥行625×高さ1795mm
接続口		給水口Rc1/2(2ヶ所)、送水口20A(G3/4メネジ)、排水口13A(G1/2メネジ)
製品質量		約125kg（梱包時145kg）
給水		上水水質基準適合
使用温度範囲		周囲温度：5～35℃　水温：5～30℃　相対湿度：85％以下（但し、結露しないこと）
設置場所		屋内仕様、換気装置必要
電圧変動		定格電圧の±10％
付属品		ペーハーテスタ、クロールテスタ、カギ、φ6ワンタッチホース、φ8ワンタッチホース、バキュームブレーカ(2ヶ)

1. アース工事をおこなうこと。
2. 送水配管、通気配管及び排水配管は、硬質塩化ビニル管を使用し、確実に固定する。なお、送水配管については断熱材を巻くこと。
3. 送水配管、通気配管は、プレハブジョイントを用い分解可能のこと。
4. 標準性能は、周囲温度30℃、給水温25℃で豊明市水において電気用品技術基準に基づく測定値です。この値は原水水質により異なる場合があります。
5. 貯水用タンクとフロートスイッチを別途手配してください。
6. 水がこぼれても支障のないところに設置のこと。または、防水対策として、タンク内の水量を処理できる水槽を機械下部に設けるか、タンク内の水量を処理できる排水構造を設けること。
7. 通気口は単独で屋外に配管し、防虫処理を施すこと。貯水タンクの通気口とは別配管にすること。
8. 上記を含めた設置条件については、取扱説明書・据付工事説明書に従って正しくおこなってください。また、本体設置スペースは、設置条件により若干異なることがありますので、10mm程度余裕をとってください。
※硬度150ppmを超える場合は、軟水機の設置が必要になります。
