数々のアイデアと、耐久性を備えたパネル

耐久性を備えたパネル

パネルの表面材は、標準カラー鋼板・塩ビ鋼板のアイボリー、アルミのアルマイト仕上げ、ステンレス鋼板、カラー鋼板(抗菌・防カビ仕様)が用意され、いずれも清潔感にあふれ、耐蝕性、耐久性は抜群です。 また、断熱材に発泡硬質ポリウレタンフォームを用いたサンドイッチパネルと、接合部はコーチボルト方式の採用により、外気の侵入、冷気の逃げをシャットアウトします。高さ19サイズからスペースに合わせてお選びください。

サイドパネル

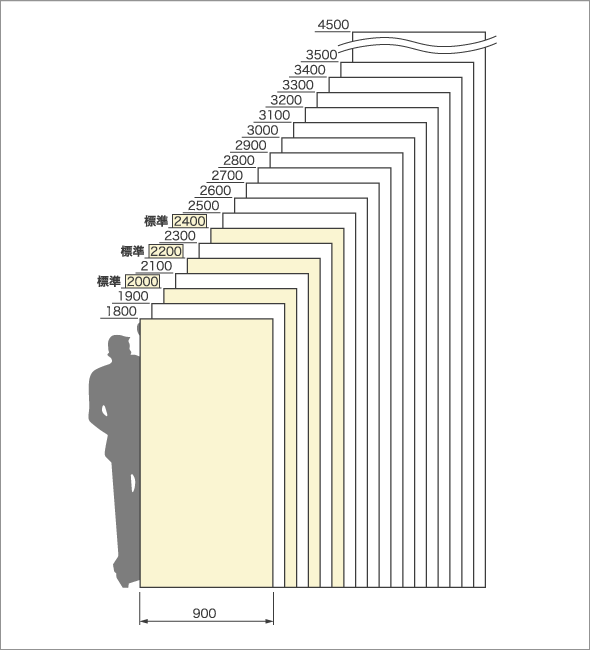

パネルは2000mm、2200mm、2400mmの3タイプを標準とし100mmピッチで1800mmから3500mmまでと4500mmの19タイプが揃っています。小型の冷凍・冷蔵庫から大型倉庫まで、使用条件にマッチした選択が可能です。

ジョイントはコーチボルト方式

ジョイント部にコーチボルト方式を採用。そのためパネル組合せを簡単に行うことができます。また、移動や増設を容易にでき経済的です。特注品として庫内より組立可能な天井のみフック方式も可能です。

ジョイントのコーチボトル方式のイメージ

ルーフパネル・ベースパネル

天井、床パネルともに長さは1800mmと2700mm(幅は900mm)の2種類。ただし、幅・奥行とも3600mm以上になると天井梁が必要となります。

厚みは2タイプ

いずれのパネルも優れた断熱材の採用で薄型軽量化を実現。使用温度が-5℃以上の冷蔵庫用には50mm、-35℃以上の冷凍庫用には100mmの2タイプがあります。

様々なベースパネルのサイズ ※パネル高さ4500mm以上の場合は、販売会社までご相談下さい。

面材

  厚さ 使用頻度 熱貫流率
冷蔵パネル 50mm -5℃以上 0.41
冷凍パネル 100mm -35℃以上 0.21
標準カラー鋼板
ステンレス鋼板-SUS304
塩ピ鋼板
ステンレス鋼板-SUS430
アルミ
(アルマイト)
カラー鋼板(抗菌・防カビ仕様)

ベースパネル

ベースパネルのサイズ
